概述：
該系列電容式變送器是我公司引進國外先進技術和設備，關鍵原材料、元器件和零部件均采用進口，整機經過嚴格組裝和測試。具有設計原理先進、品種規格齊全、安裝使用簡便等 特點。由于該機型外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051 與橫河EJA），給使用者有耳目一新的的感覺。同時與傳統的1151、CECC等系列產品在安裝上容易兼容并可直接替換，故它是一些老型產品的替代和更新產品。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致處，更推出具有HART現場總線協議的智能功能
特點：
精度高；穩定性好；二線制（特殊可四線制）；固體元件，接插式印刷線路板；小型、重量輕、堅固抗振；量程、零點外部連續可調；正遷移動可達500%；負遷移可達600%；阻尼可調；單向過載保護特性好；無機械可動部件，維修工作量少；全系列統一結構，零部件互換性強；接觸介質的膜片材料可恥下場選擇；（316L、TAN、HAS-C、MONEL等耐腐材料）；防爆結構，全天候使用；知能HART現場總線協議。
工作原理:
過程壓力通過兩側或一側的隔離膜片、灌充液傳至 室的中心測量膜片。 中心片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形 位移，其位移與差壓成正比，****位移約0.1mm ,這種位移變?yōu)殡娙輼O板上形成 的差動電容，由電子線路把差動電容轉換成二線制4~20mA Dc輸出信號。
功能參數：
使用對象：液體、氣體和蒸氣
測量范圍：0-0.1KPa至0-40MPa
輸出信號：4~20mA Dc（特殊可為四線制220V AC供電，1~10mA Dc輸出）
供電電源:12~45V Dc(見圖2負載特性）

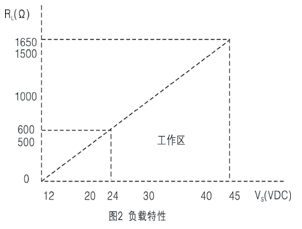

負載特性：與供電電源有關，在某一電源電壓時負載能力見圖2，負載阻抗RL與電源電壓VS關系式為：RL
≤50（Vs-12）
指示表：指針式線性指示0～100%刻度以及LCD液晶顯示.
量程和零點：外部連續可調
正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的絕對值，均不能超過測量范
圍上限的100%。
****正遷移量為最小校調量程式的500%；****負遷移量為最小校調量 程的600%。
溫度范圍：放大器工作溫度范圍：-29～+93℃（LT型為：-25～+70℃）
灌充硅油的測量元件：-40～+104℃
法蘭式變送器灌充高溫硅油時：+15～+315℃，普通硅油：-40～+149℃
靜壓：4、10、25、32MPa
溫度：相對濕度為0～100%
容積吸取量：〈0.16cm3
阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調
技術數據
（不帶遷移，在標準工作、條件下，充硅油，316不銹鋼隔離膜片）
精確度：±0.2% ,±0.25%，±0.5%,
死區：無(≤0.1%)
穩定性：六個月內不超過****量程的基本誤差絕對值
振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05%/g
電源影響：小于輸出量程的0.005%/V
負載影響：電源如果穩定，則負載沒有影響
其它
隔離膜片：316L不銹鋼，哈氏合金C-276，Monel合金，或鉭
排氣/排液閥：316L不銹鋼，哈氏金C，蒙乃爾合金
法蘭和接頭：316L不銹鋼，哈氏合金C，或蒙乃合金
接觸介質“0”形環：丁腈橡膠，氟橡膠
灌充液：硅油或惰性油
螺栓：316L不銹鋼
電子殼體材料：低銅鋁合金
引壓連接件：法蘭NPT 1/4,中心距54mm；接頭NPT 1/2或M20X1.5陽螺紋球錐面密封，帶接頭時中心距50.8、 54、57.2mm（NPT錐管螺紋符合GB/T12716-91）
信號線連接孔：G1/2＂
重量：3.9kg(標準型) |
