概述
電磁流量計由電磁流量傳感器和電磁流量轉換器兩 大部分組成。
電磁流量計測量原理基于法拉第電磁感應定律。傳 感器主要組成部分是測量管、電極、勵磁線圈、鐵芯與 磁軛、殼體。傳感器的測量管，是一內襯絕緣材料的非 導磁合金短管，其直徑為D。兩只電極沿管徑方向穿通管 壁固定在測量管上，其電極頭與襯里內表面基本齊平。 勵磁線圈由雙向方波脈沖勵磁時，在與測量管軸線垂直 的方向上產生一磁通量密度為B的工作磁場。此時，如果 具有一定電導率的流體以平均流速V流經測量管，將切割 磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測 量管內徑D與平均流速V的乘積，即E∝BVD。電動勢E（流 量信號）由電極檢出并
通過電纜送至轉換器。轉換器將 流量信號放大處理后可顯示流量、總量，并能輸出脈沖、 模擬電流等信號。LDG
型電磁流量計的轉換器具有漢字 LCD顯示的智能化儀表。

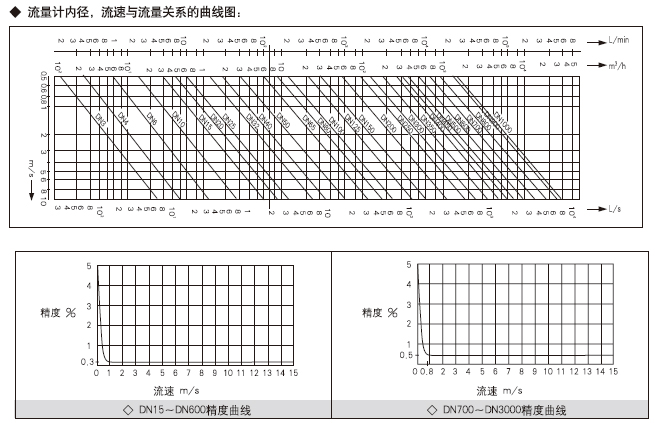

主要技術參數

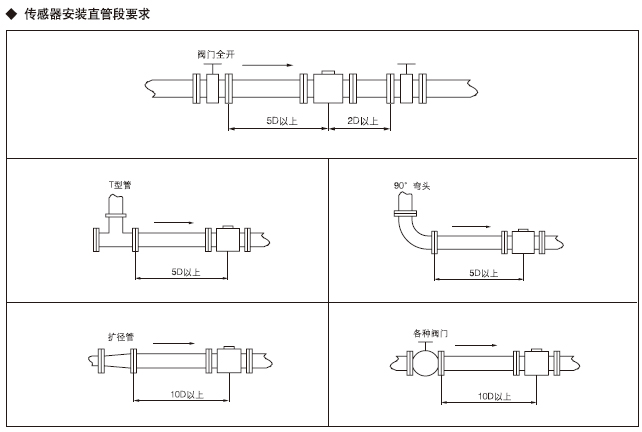

外形圖

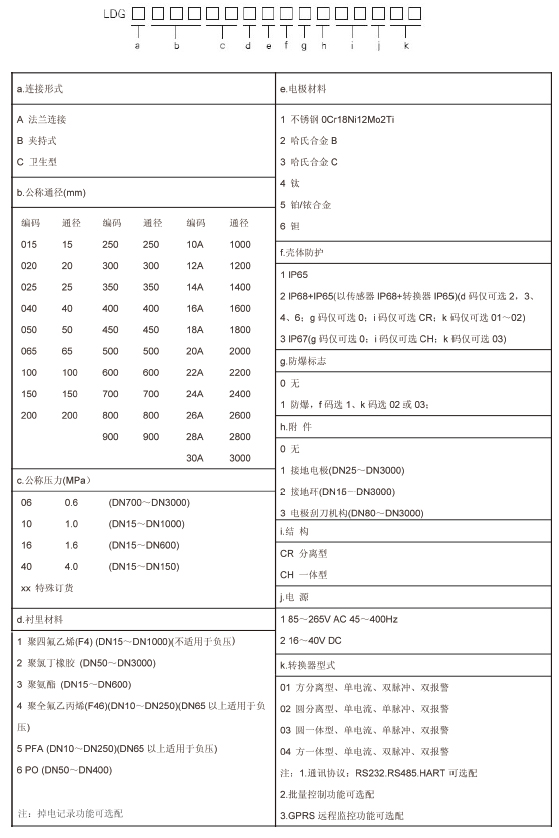

產品選型編碼
|
